Как рассчитать тепловое сопротивление радиатора

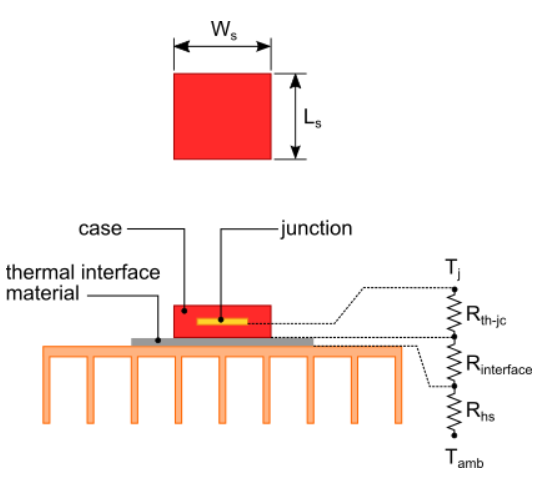

Сопротивление тепловому потоку от соединения теплогенерирующего компонента через корпус, теплопроводящий материал, радиатор и, наконец, окружающей среде представлено схемой теплового сопротивления, показанной на диаграмме ниже. Следующее уравнение используется для расчета Rhs, теплового сопротивления радиатора:



Где:

Tj – температура перехода
Tamb — температура окружающей среды
P – тепло, рассеиваемое от источника тепла
Rth-jc является переходом к тепловому сопротивлению корпуса
Rinterface — это сопротивление материала тепловой границы, рассчитанное по следующему уравнению:


Tinterface — толщина теплопроводящего материала:
kInterface — теплопроводность материала раздела
Ls – длина источника тепла:
Ws — ширина источника тепла
