○ Понимание требований к температуре
Определите тепловую мощность: Рассчитайте общую рассеиваемую мощность электронных компонентов.
Диапазон рабочих температур: Узнайте допустимый диапазон рабочих температур для ваших компонентов.
Температура окружающей среды: Учитывайте температуру окружающей среды, в которой будет работать устройство.

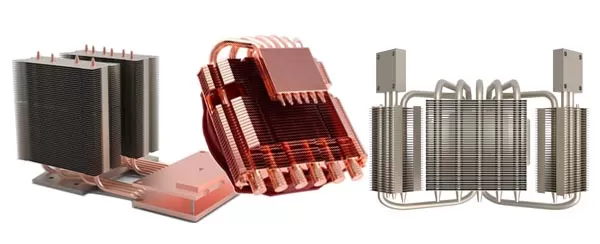

○ Материал радиатора
Алюминий: широко используется из-за хорошего баланса проводимости, веса и стоимости.
Медь: обладает более высокой теплопроводностью, но тяжелее и дороже алюминия.
○ Рекомендации по проектированию
Ограничения по размеру: Измерьте доступное пространство для радиатора в вашем компактном электронном устройстве.
○ Конструкция ребер
Прямые ребра: подходят для однонаправленных воздушных потоков.
Штифтовые ребра: Полезны в компактных помещениях с разнонаправленными воздушными потоками.
Расклешенные ребра: предназначены для увеличения площади поверхности и могут быть эффективны в ограниченном пространстве.
Ориентация: Ориентация ребер должна соответствовать направлению воздушного потока для максимального рассеивания тепла.
○ Теплопроводящий материал (TIM)
Назначение: TIM улучшает теплообмен между компонентом и радиатором.
Типы: Варианты включают термопасту, прокладки, эпоксидные смолы и материалы с фазовым переходом.
Выбор: Выберите ТИМ с правильным балансом теплопроводности и простоты использования для вашего применения.
○ Способ монтажа
Клипса: быстрый и простой в установке, лучше всего подходит для легких радиаторов.
Клей: Хорошо подходит для постоянного крепления небольших радиаторов в ограниченном пространстве.
Винтовое крепление: более надежное, используется для больших или тяжелых радиаторов.
○ Соображения по воздушному потоку
Естественная конвекция: используется, если предполагается, что электроника будет работать без принудительного воздушного потока.
Принудительная конвекция: требуется вентилятор или воздуходувка, что может иметь решающее значение в компактной электронике с высокой плотностью мощности.
○ Термический анализ
Имитационное моделирование: используйте программное обеспечение для вычислительной гидродинамики (CFD) для моделирования характеристик радиатора.
Тестирование прототипа: Протестируйте конструкцию радиатора в реальных условиях эксплуатации, чтобы проверить тепловые характеристики.
○ Соответствие и стандарты
Стандарты безопасности: Убедитесь, что конструкция радиатора соответствует соответствующим стандартам безопасности и производительности.
Рекомендации по электромагнитным помехам: Убедитесь, что радиатор не мешает электромагнитной совместимости устройства.
○ Стоимость и доступность
Бюджет: Сбалансируйте стоимость материала и конструкции радиатора с требуемой производительностью.
Цепочка поставок: Учитывайте доступность и сроки изготовления радиатора и его материалов.
○ Выбор производителя
Техническая поддержка: Ищите производителей, которые предлагают хорошую техническую поддержку.
Индивидуальные решения: Для некоторых областей применения может потребоваться нестандартная конструкция радиатора.
○ Заключительные советы
Будьте готовы к итерациям вашего дизайна; Управление температурным режимом часто может включать в себя несколько этапов проектирования и тестирования.
Учитывайте долговечность радиатора, особенно в средах с высокими тепловыми циклами.
Тщательно оценив эти аспекты, вы можете выбрать радиатор, который эффективно управляет тепловой нагрузкой вашей компактной электроники, не выходя за рамки конструкции и бюджета вашего устройства.
